Disjuntor AC SF6 externo de alta tensão

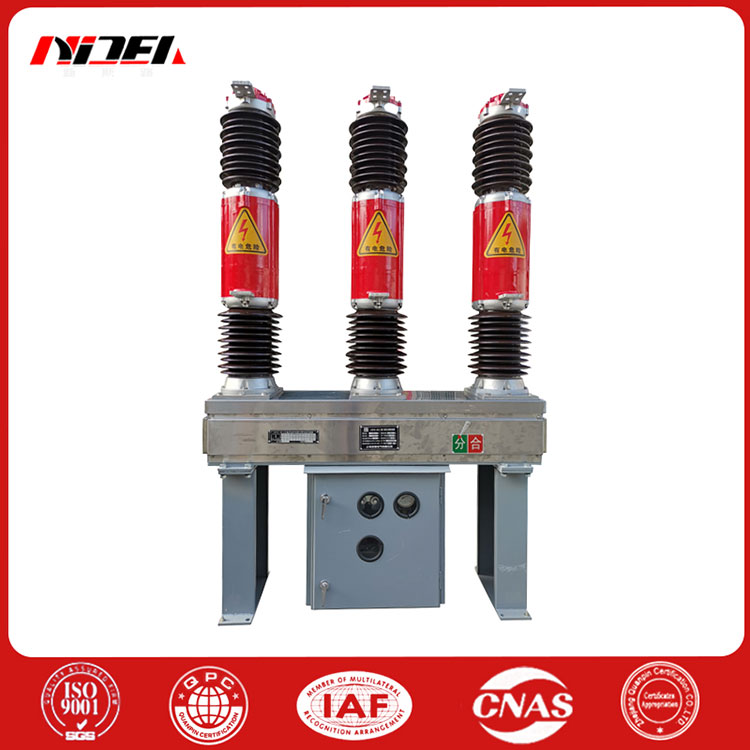

O disjuntor AC SF6 de alta tensão externa LWD-252/4000-50 é um produto externo, adequado para redes elétricas AC 50 Hz, tensão máxima de 252 kV com altitude não superior a 2.000 metros, temperatura ambiente não inferior a -30 ° C , e um nível de poluição não superior a IV. É usado para cortar a corrente nominal, a corrente de falha ou a linha de conversão para obter controle e proteção do sistema de energia. Também pode ser usado como disjuntor de conexão.

Este produto usa gás SF6 como meio de extinção de arco e isolamento, adota a mais avançada tecnologia internacional de extinção de arco de autoenergia e está equipado com um novo mecanismo operacional de mola. Possui características de longa vida elétrica, baixa potência operacional, baixo ruído e alta confiabilidade. Possui estrutura simples, tamanho pequeno e longo ciclo de manutenção. No processo atual de equipamentos de energia que tendem a ser isentos de óleo e de grande capacidade, podem substituir completamente produtos importados do mesmo tipo.

Características estruturais

O disjuntor AC SF6 externo de alta tensão adota uma estrutura de interrupção única de coluna de porcelana trifásica, cada fase é equipada com um mecanismo de operação de mola e as três fases são eletricamente ligadas, então a aparência é nova e requintada. O disjuntor usa gás SF6 como meio de isolamento e extinção de arco, e usa um relé de densidade do tipo ponteiro para monitorar seu progresso de pressão e densidade. Devido ao princípio de extinção de arco com autoenergia, uma vez otimizado o sistema de movimentação do disjuntor, a eficiência mecânica é efetivamente melhorada e o trabalho operacional é minimizado.

Excelente desempenho de ruptura e longa vida elétrica.

Cada pólo do disjuntor AC SF6 externo de alta tensão é instalado em uma caixa de mecanismo, que é instalada centralmente na base. Existem mecanismos operacionais de mola e unidades de controle elétrico na caixa. A haste de saída do mecanismo está conectada ao braço da manivela. A superfície do suporte da caixa do mecanismo adota o processo de galvanização por imersão a quente, os fixadores são galvanizados por imersão a quente e o invólucro da caixa do mecanismo é feito de aço inoxidável. Portanto, o produto possui excelente resistência à corrosão. Alta confiabilidade mecânica e pode ser operado com frequência.

Devido à alta resistência de isolamento inerente do gás hexafluoreto de enxofre e ao movimento de contato ideal do disjuntor, o disjuntor interrompe a corrente capacitiva sem reacender.

O nível de isolamento externo é alto, o isolamento externo é projetado com uma grande distância de fuga e a resistência à poluição é excelente.

Forte capacidade de transporte de corrente: o teste de aumento de temperatura é realizado a 1,2 vezes a corrente nominal de 4000A, e ainda há uma grande margem para o aumento de temperatura em cada ponto.

A aparência geral e a estrutura do produto são compactas, a instalação e depuração no local são convenientes e a carga de trabalho de manutenção é pequena.

Parâmetros técnicos do disjuntor AC SF6 de alta tensão externa

Disjuntor AC SF6 externo de alta tensão Principais parâmetros técnicos

1. Peso M: 4500kg (com gás); peso total do gás: 24kg.

2. Carga básica: estática 4500kg (três pólos); 1500kg (por poste); direção horizontal dinâmica F: 2500kg; direção vertical (para cima) 3500kg; direção vertical (para baixo) 6000kgo

3. O nivelamento da superfície de concreto não é superior a 1,5 mm.

4. O furo de instalação para conexão do terminal à linha primária é perfurado no local de acordo com a necessidade do usuário. O material do terminal é liga de alumínio 2A12-T4O
