Problemas comuns da tela DC

O painel CC é um dispositivo importante para fornecer energia CC estável no sistema de energia. É amplamente utilizado em subestações, usinas de energia, empresas industriais e outros locais para controle, proteção e circuitos de sinal. A seguir, são feitas perguntas frequentes (FAQ) sobre o painel DC e respostas detalhadas:

I. Conceitos básicos

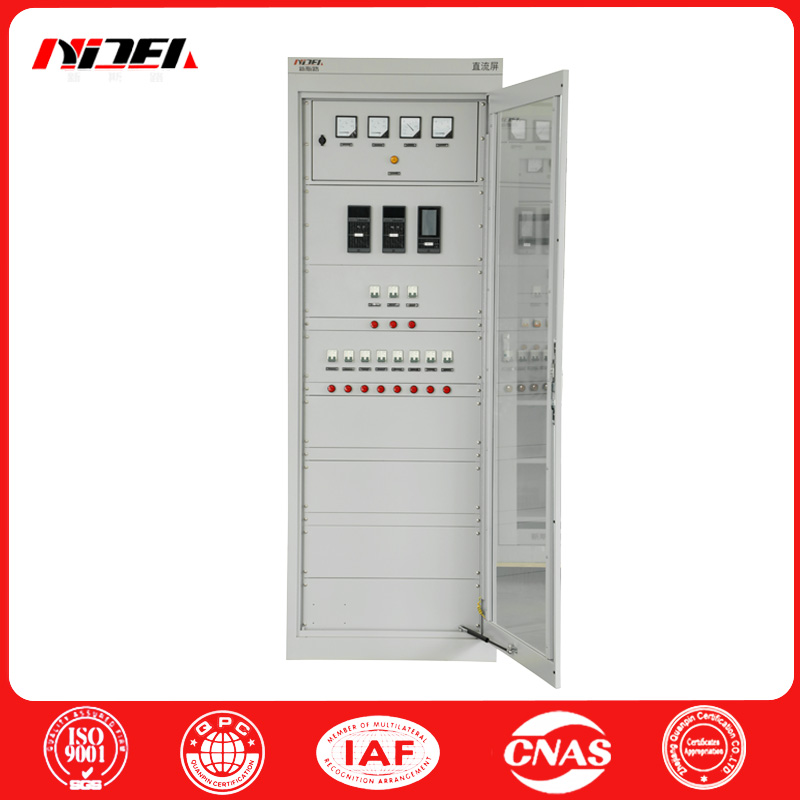

1. O que é um painel DC?

O painel CC é um conjunto completo de equipamentos que converte a energia CA em energia estável CC e pode realizar funções de carregamento, descarga, monitoramento e proteção. É composto principalmente de módulos de retificador, baterias, sistemas de monitoramento, interruptores de alimentação, etc., e fornece energia CC confiável para o mecanismo operacional de interruptores de alta tensão, dispositivos de proteção de relé, equipamentos de automação etc.

2. Qual é a função principal do painel DC?

 Fornecer fonte de alimentação ininterrupta: quando a fonte de alimentação CA é interrompida, a bateria é descarregada imediatamente para garantir a operação normal da carga CC (como operação do disjuntor, dispositivo de proteção) e evitar a expansão dos acidentes do sistema de energia.

 Saída de tensão estabelecida: a energia CA é retificada emDC PowerAtravés do módulo retificador, e a tensão de saída é estabilizada para atender aos requisitos de tensão de diferentes cargas (geralmente 110V ou 220V).

 Monitoramento e proteção: monitoramento em tempo real do status da bateria, tensão de saída e corrente, entrada CA e outros parâmetros, alarme ou alternam automaticamente o modo de operação quando ocorrem anormalidades (como alternar para a energia da bateria quando a energia CA é perdida).

Ii. Estrutura e componentes

1. Quais são os principais componentes do painel DC?

Rectifier Módulo: converte a energia CA em energia CC. É o componente de conversão de energia do núcleo do painel DC. Geralmente adota design modular e suporta N+1 Backup redundante.

 Battery Pack: Dispositivo de armazenamento de energia que fornece energia quando a energia CA está desativada. O tipo comum é a bateria de chumbo-ácido selada por válvula (VRLA).

 Unidade de monitoramento: percebe o monitoramento de vários parâmetros do painel CC (como tensão, corrente, status da bateria), alarmes e comunicação remota (como RS485, Ethernet).

 Unidade de alimentador: inclui disjuntores de CC, fusíveis, etc., usados para distribuir a energia CC para diferentes circuitos de carga e fornecer proteção de curto -circuito e sobrecarga.

 Módulo de carga: fornece corrente de carregamento para a bateria e ajusta automaticamente o modo de carregamento (como corrente constante, tensão constante) de acordo com o status da bateria.

2. Qual é o papel da bateria no painel DC?

A bateria é a "fonte de alimentação de backup" do painel DC. Quando a entrada CA é normal, o módulo retificador fornece energia e carrega a bateria ao mesmo tempo; Quando o CA é interrompido, a bateria descarrega imediatamente para garantir a fonte de alimentação contínua na carga. Sua capacidade precisa ser calculada com base na potência de carga e no tempo de backup (como "capacidade de taxa de 10 horas" significa a capacidade da bateria descarregada em uma corrente específica por 10 horas).

Iii. Operação e manutenção

1. que parâmetros devem receber atenção na inspeção diária doPainel CC?

 Entrada CA: a tensão normal (como 380V ± 10%), existe qualquer perda de fase, sobretensão/subtensão.

 Saída de CC: O sistema de tensão é estável (como o sistema 110V geralmente mantido em 115-121V, o sistema 220V mantido em 230-242V) e é a corrente dentro de um intervalo razoável.

 Status da battery: Tensão de célula única (a tensão normal da bateria de 12V é geralmente 12,5-13.0V), temperatura (evite exceder 35 ℃), se há abaulamento ou vazamento.

 Status do módulo: se o módulo retificador está operando normalmente (status indicador), se há sobrecarga ou alarme de falha.

 Informações sobre silêncio: se a unidade de monitoramento exibe alarme anormal (como falha de energia CA, subtensão da bateria, falha do módulo).

2. Quais são os pontos de manutenção da bateria?

 Verificação regular da carga e descarga: é recomendável executá-la uma vez por ano, descarga profunda para 50% a 80% da capacidade nominal e depois recarregá-la para ativar a atividade da bateria e evitar a sulfidação da placa.

 Mantenha limpa: Limpe regularmente a poeira na superfície da bateria e verifique se os terminais de conexão estão soltos ou corroídos (você pode aplicar vaselina para evitar a ferrugem).

 Controle ambiental: a temperatura da sala de bateria precisa ser controlada em 20-25 ℃, evite alta temperatura (a alta temperatura diminuirá a vida útil) ou a temperatura baixa (a baixa temperatura reduzirá a capacidade).

 Ciclo de substituição: a vida útil de uma bateria regulada por válvula é geralmente de 5 a 8 anos. Se a diferença de tensão entre as células individuais for muito grande (mais de 0,2V) ou a capacidade decair para menos de 80% do valor nominal, ela precisa ser substituída no tempo.
