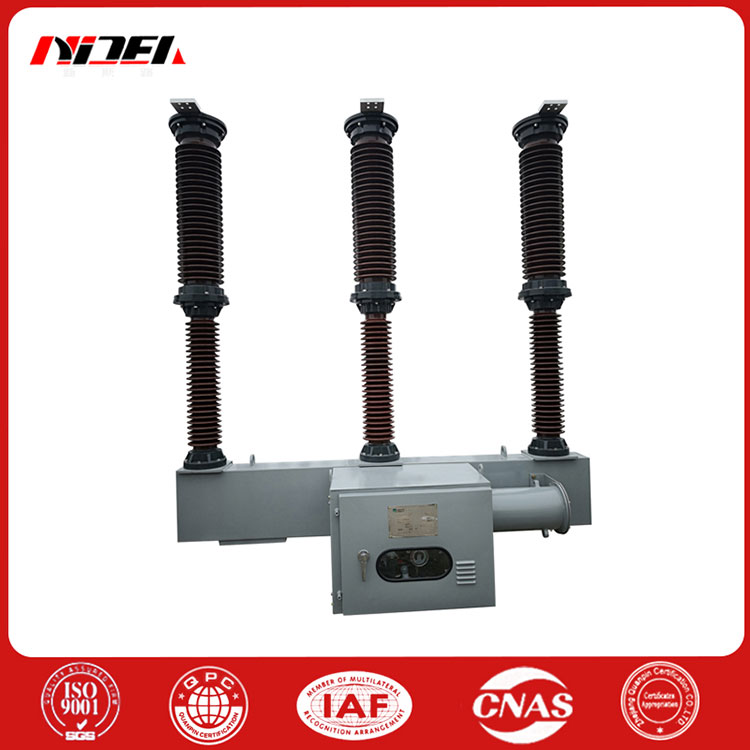

Disjuntor CA de alta tensão com pilar cerâmico
Como um fabricante profissional e de alta qualidade de disjuntores CA de alta tensão com pilar cerâmico, você pode ter a certeza de comprar disjuntores CA de alta tensão com pilar cerâmico de nossa fábrica. Forneceremos o melhor serviço pós-venda e entrega pontual.
O disjuntor CA de alta tensão com pilar cerâmico está equipado com mecanismo de operação de mola CT20, adota o princípio de autoextinção de arco e possui estrutura de interrupção única. Os três pólos de cada disjuntor são instalados em uma estrutura para realizar a ligação mecânica trifásica através do mecanismo de transmissão. O controle elétrico pode realizar operação remota e local.
Principais parâmetros técnicos do produto
Item nº LW36-72.5
1 Tensão nominal kV72,5
2 Corrente nominal A 1250 3150
3 Corrente nominal de interrupção de curto-circuito kA 31,5
4 Corrente suportável nominal de curta duração kA31,5 (4s)
5 Corrente suportável de pico nominal kA 80
6 Tensão nominal suportável ao impulso atmosférico kV ruptura 350+60 para terra 350
7 Tensão suportável de frequência de alimentação nominal de 1 min kV quebra 160+42 para terra 160
8 Mecanismo modelo CT20 mecanismo operacional de mola
Características de desempenho do produto do disjuntor CA de alta tensão com pilar cerâmico
1Excelente desempenho de ruptura
2Longa vida elétrica
3Desempenho de isolamento confiável
4Longa vida mecânica
5Operação segura e confiável, baixa carga de trabalho de manutenção
Parâmetros técnicos principais do disjuntor CA de alta tensão com pilar cerâmico
| Tensão nominal | NOME | NUITV | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Frequência nominal | hertz | 50 | 50 | 50 | 50 | ||||||||
| Corrente nominal | A | 125.031.504.000 | 20.003.150 | 4000 | 31.504.000 | ||||||||
| Corrente de ruptura nominal | ka | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Corrente nominal de fechamento | ka | 80 | 100/80 | 100 | 125 | ||||||||
| Corrente e duração suportáveis de curta duração | ka | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Corrente suportável de pico nominal | ka | 80 | 100/80 | 100 | 125 | ||||||||
| Corrente de interrupção de falta na zona próxima | ka | lex 90% le x75% | |||||||||||
| Corrente de interrupção nominal fora de sincronismo | ka | Lex 25% | |||||||||||
| Distância de fuga | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Quebrar | kV | 160+42 | 315 | 395+145 | |||||||||
| Teste Seco | Para aterrar | kV | 160 | 275 | 460 | ||||||||
| Tensão suportável de frequência de energia de 1 minuto | Entre eletrodos | kV | 160 | 275 | todos | - | |||||||
| Tensão suportável de frequência de energia de 1 minuto | Quebrar | kV | 160+42 | 275 | 395+145 | ||||||||
| Teste molhado | Para aterrar | kV | 160 | 275 | 460 | ||||||||
| Entre eletrodos | kV | 160 | 275 | 一 | 一 | ||||||||
| Quebrar | kV | 410 | 650/750 | 950+206 | |||||||||
| Tensão nominal suportável ao impulso atmosférico | Para aterrar | kV | 350 | 550/650 | 1050 | ||||||||
| Entre eletrodos | kV | 350 | 550/650 | 一 | - | ||||||||
| Tensão suportável de frequência de energia com pressão manométrica zero de 5 minutos | Tensão suportável de frequência de energia com pressão manométrica zero de 5 minutos | kV | 84 | 95/124 | 189 | 189 | |||||||
| Hora de fechamento | Hora de fechamento | EM | <150 | w150 | 50 | w100 | |||||||
| Horário de abertura | Horário de abertura | EM | w30 | w30 | w30 | w25 | |||||||
| Tempo de pausa | Tempo de pausa | EM | w60 | w60 | w60 | w60 | |||||||
| Horário de fechamento e abertura | Horário de fechamento e abertura | EM | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Diferença de tempo de operação | Diferença de tempo de operação | Separação | EM | w2 | w2 | w2 | w2 | ||||||
| Interpólo | Interpólo | combinação | EM | w4 | |||||||||
| Ciclo nominal de operação de religamento | Ciclo nominal de operação de religamento | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Pressão nominal do gás | Pressão nominal do gás | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Alarme de gás SF6/pressão de bloqueio | Alarme de gás SF6/pressão de bloqueio | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0,5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| Q | W50 | w45 | w45 | w42 | |||||||||
| Mecanismo operacional de mola | Mecanismo operacional de mola构 | Mecanismo de mola ou mecanismo hidráulico | Hidráulico ou pneumático | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
