Principais funções do painel alimentador 48V DC

Distribuição da fonte de alimentação: DistribuirAlimentação de 48V CCdo sistema de fonte de alimentação CC (como retificador, bateria, etc.) a vários dispositivos ou filiais que precisam de fonte de alimentação CC para garantir que cada dispositivo obtenha uma fonte de alimentação CC estável e confiável.

Linha de proteção: O painel geralmente é equipado com dispositivos de proteção como disjuntores CC e fusíveis. Quando um ramal apresenta sobrecarga, curto-circuito ou outras falhas, ele pode cortar automaticamente a alimentação do ramal defeituoso para proteger a segurança dos equipamentos e linhas e evitar que a falha se expanda e afete todo o sistema de alimentação CC.

Monitoramento e controle: Alguns painéis alimentadores de 48 Vcc possuem funções de monitoramento, que podem monitorar parâmetros como tensão do barramento CC e corrente do ramal em tempo real, e carregar essas informações no sistema de monitoramento para que o pessoal de operação e manutenção possa entender o status de operação do equipamento a tempo e também pode realizar o controle remoto da chave do alimentador.

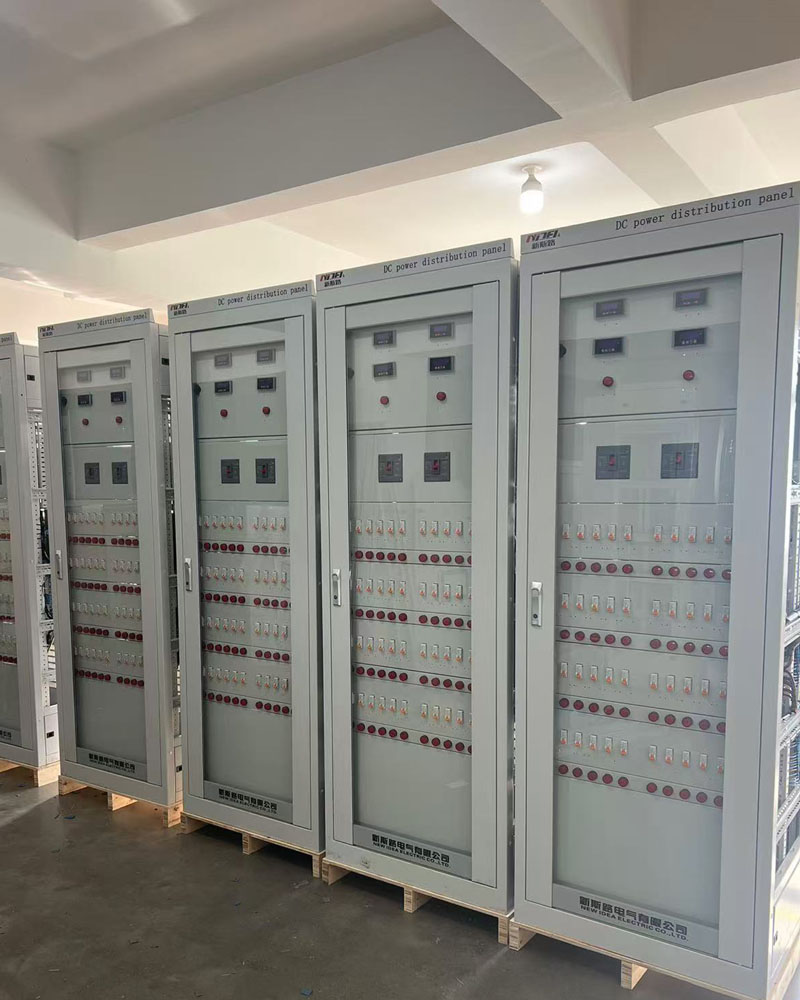

Composição básica do painel alimentador

Corpo da tela: Como carcaça do equipamento, geralmente é feito de material metálico com bom desempenho de blindagem eletromagnética e resistência mecânica. É utilizado para instalar e fixar componentes elétricos internos e fornecer proteção e suporte.

Chave de entrada CC: A chave principal que conecta o barramento CC e o painel do alimentador é usada para controlar a entrada de energia de todo o painel do alimentador. Quando o painel do alimentador precisa ser inspecionado ou mantido, a energia pode ser cortada acionando o interruptor.

Voltímetro CC: Usado para medir e exibir o valor da tensão do barramento CC para que o pessoal de operação e manutenção possa compreender intuitivamente o status da tensão do sistema de alimentação CC.

Dispositivo de monitoramento de isolamento da fonte de alimentação DC: Monitoramento em tempo real do status de isolamento do sistema DC, quando ocorre redução de isolamento ou falha de aterramento, um sinal de alarme é emitido para garantir a operação segura do sistema DC.

Unidade de alimentação modular: A estrutura do módulo plug-in consiste em um disjuntor de alimentação CC, um TC de corrente de fuga, uma luz de sinalização e uma placa de coleta de informações. Cada módulo corresponde a um ramal do alimentador, e possui loop on-off de controle e proteção contra sobrecarga e curto-circuito, além das funções de coleta e upload de informações de status da unidade alimentadora.
