UPS Modular N+X

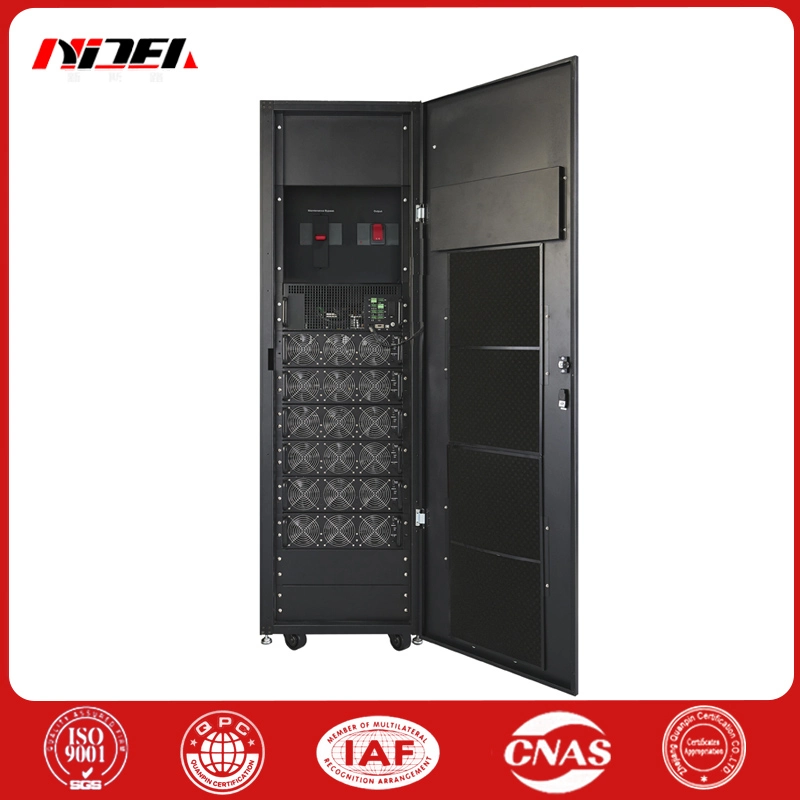

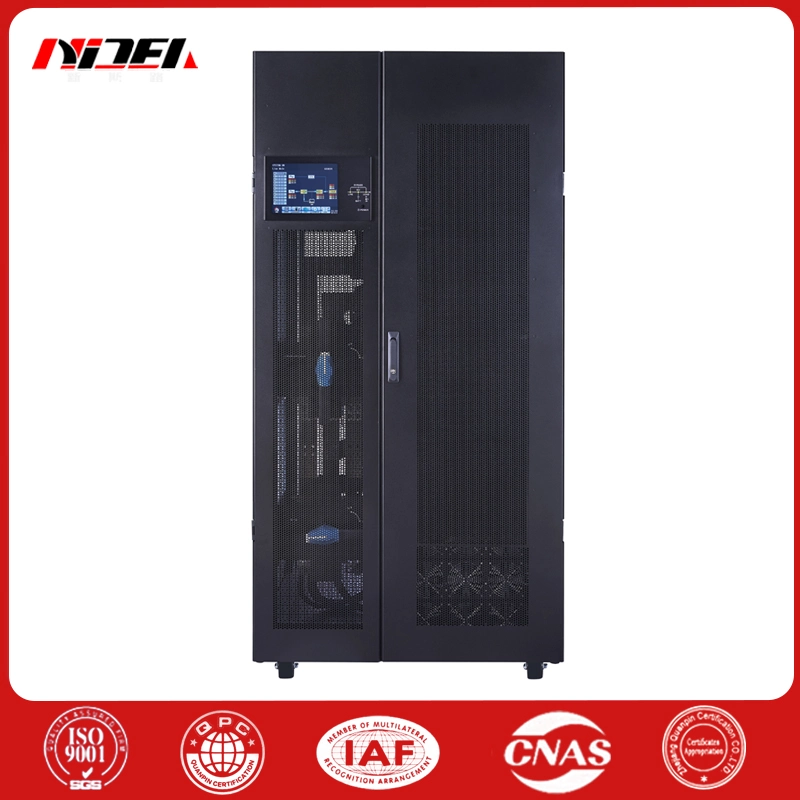

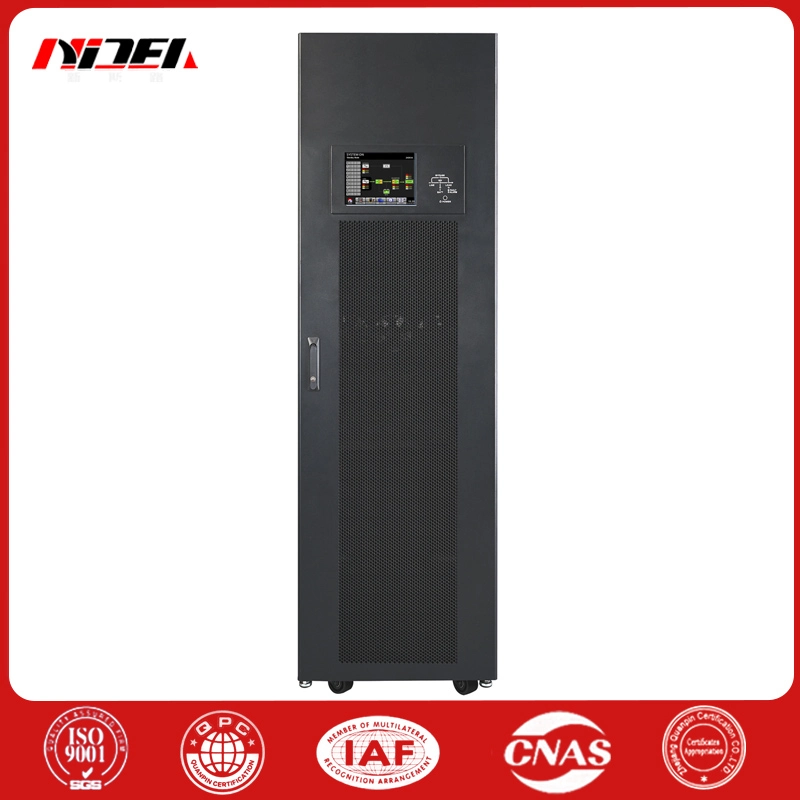

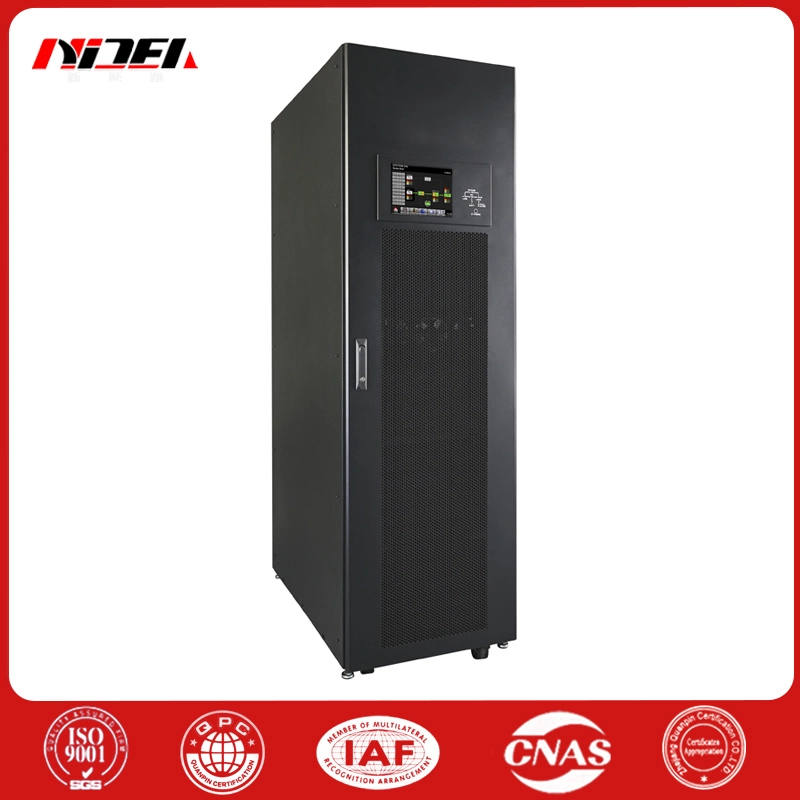

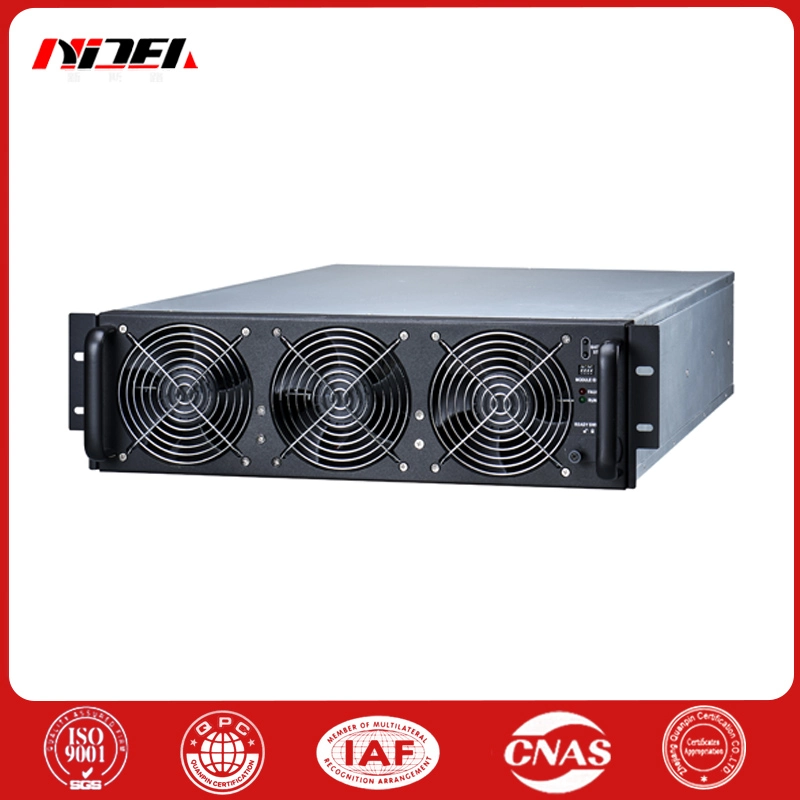

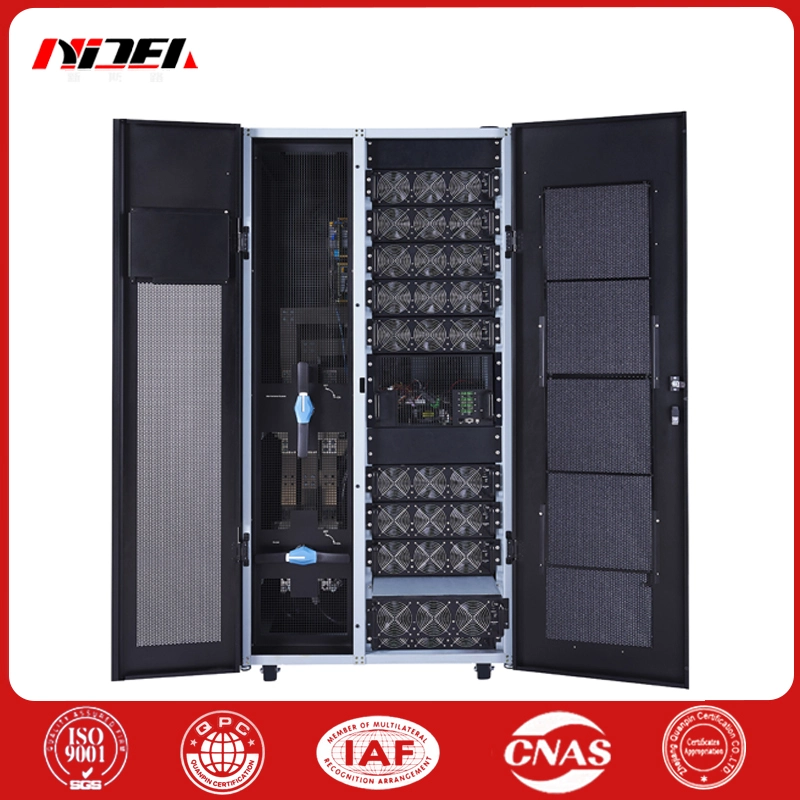

UPS modular N+X, módulo de potência 20/30KVA/3U, gabinete único suporta até 10 potências módulos em paralelo até 300KVA, gabinetes individuais podem ser conectados em paralelo até 4, e a potência máxima é 1200KVA. Cada módulo de potência possui um independente Unidade de controle DSP. Quando um módulo de energia falhar, ele será desconectado automaticamente do sistema e o sistema pode continuar a operar.

UPS modular usa dupla conversão online estrutura, incluindo retificador, inversor, carregador, circuito de controle, entrada e disjuntor do conector de saída e bateria. Compensação do fator de potência de entrada, etc. Todos os módulos podem ser trocados on-line para fornecer o mais alto nível de disponibilidade e manutenibilidade.

Uma falha no módulo de controle não afetará o funcionamento normal do sistema. O módulo de controle pode ser substituído online com hot-swap, e a conexão paralela do módulo de potência também é gerenciado centralmente pelo módulo de controle. Funciona de acordo com o sistema unificado parâmetros paralelos. Uma falha no módulo de potência pode sair automaticamente do paralelo sistema sem causar danos a todo o sistema paralelo.

O sistema UPS modular utiliza um sistema independente módulo de bypass estático e não usa múltiplas estruturas de bypass estático para evitar danos por sobrecarga causados ​​por corrente irregular de múltiplos bypasses quando mudando para bypass. A precisão da tensão de saída do módulo paralelo a conexão é ± 1% e a corrente de circulação paralela é <1%.

O módulo de bypass estático contém apenas o chave estática do bypass, mas não a chave estática do circuito principal saída. Portanto, ao substituir o módulo de bypass estático, não causará o sistema seja desligado ou colocado em bypass de manutenção manual. On-line a substituição hot-swap pode ser realizada no modo bateria.

Recursos e vantagens do N+X UPS modulares:

O UPS modular N+X tem alta eficiência geral, com a maior eficiência atingindo mais de 96%, e a eficiência do sistema é superior a 95% quando a carga está acima 30%;

Suporta suspensão de módulo inteligente função, que pode melhorar a eficiência geral sob condições de carga leve;

Tensão e frequência de entrada ultra-ampla faixa, ampla faixa de tensão de entrada: 138-485V;

Ampla faixa de frequência de entrada: 40-70 Hz, adaptação ao ambiente hostil da rede elétrica e prolongamento da vida útil da bateria;

O número de baterias é ajustável, suportando 30-40 baterias. Quando houver uma falha na bateria, depois de remover o bateria com falha, as baterias restantes podem continuar a fornecer energia reserva para o sistema:

Design modular de peças sobressalentes redundantes do UPS modular N+X, sem ponto único de falha;

Todos os módulos de potência suportam hot swap online, fácil de expandir e manter, toda a fonte de alimentação da máquina, ventilador e importantes os sinais de comunicação adotam design redundante, maior confiabilidade;

O PF de saída pode atingir 1,11% a mais de carga do que o UPS tradicional;

Controle distribuído + centralizado programação, o DSP no módulo de potência é responsável pelo controle, a energia unidade de controle ECM é responsável pelo agendamento, desacoplamento funcional, redução complexidade lógica;

Design de bypass centralizado, módulo de bypass controle DSP independente integrado, manutenção conectável

Substituição, forte resistência ao impacto, evitar desequilíbrio de impedância entre vários bypasses estáticos de baixa potência, causando corrente desigual.

Escopo de aplicação do UPS modular N+X:

Aplicado ao IDC (Internet Data Center), centro modular de computação de dados, ISP (Provedor de Serviços de Internet), telecomunicações, etc

Entre em contato conosco para obter mais detalhes informações, forneceremos documentos técnicos mais detalhados e cotações satisfatórias.
