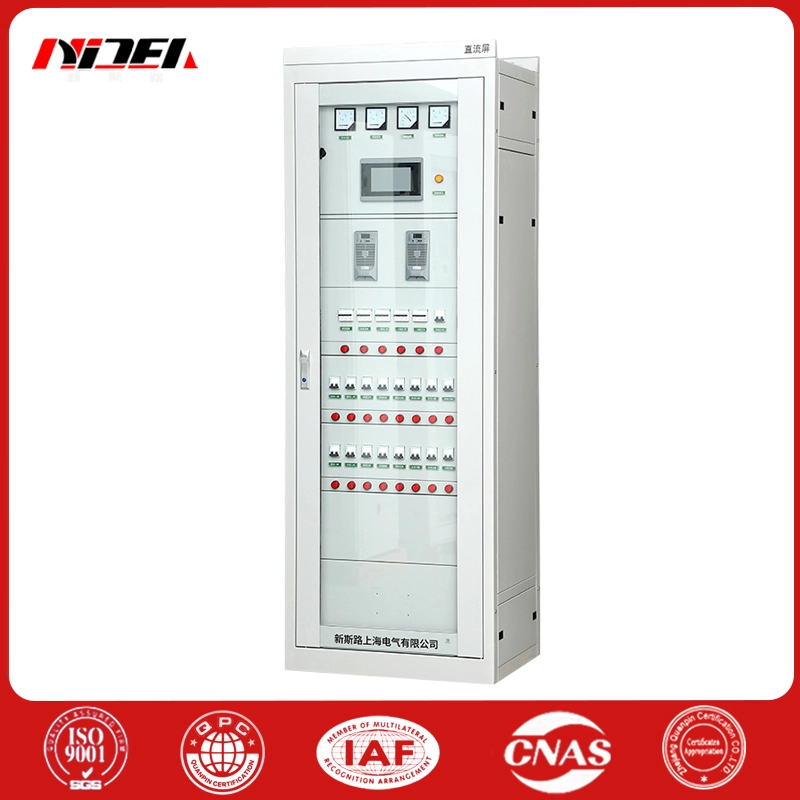

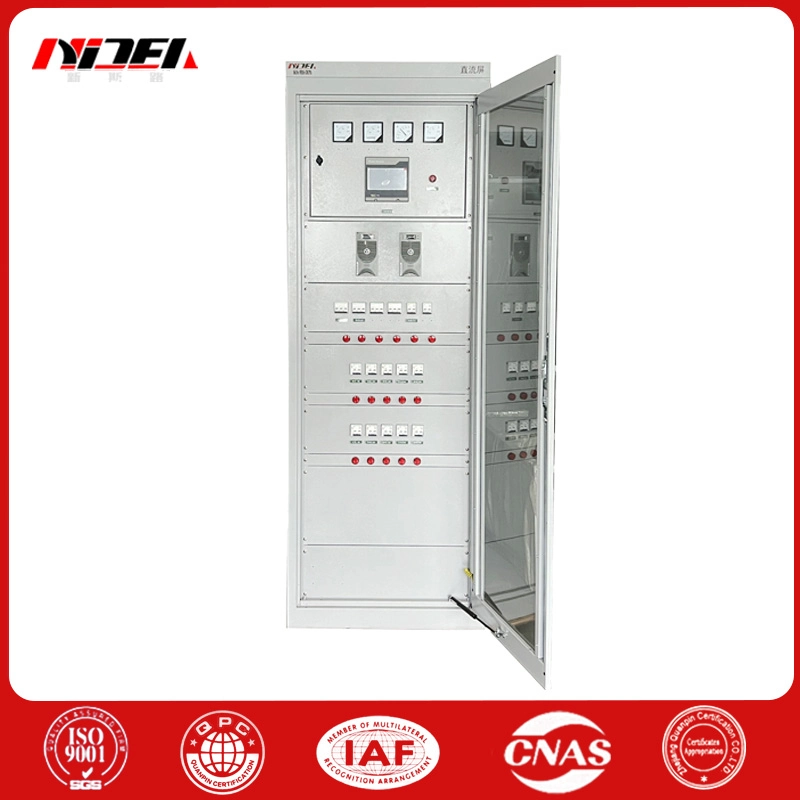

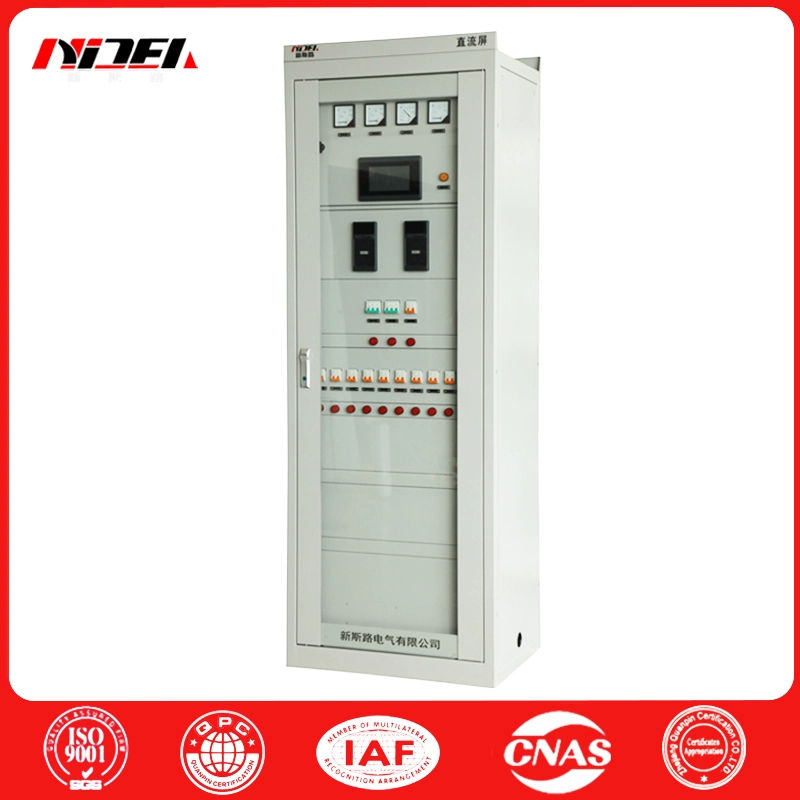

Painel de distribuição 20AH-110V DC

O Painel de Distribuição NICEA 20AH-110V DC, pertencente à série GZDW de painéis DC controlados por microcomputador, é projetado para subestações, usinas de energia, empresas industriais e de mineração, ferrovias eletrificadas e edifícios altos de diferentes níveis de tensão, como operação e controle fonte de alimentação para interruptores de alta tensão, proteção de relés e dispositivos automáticos. O sistema adota um conceito de design integrado, integrando módulos de monitoramento, módulos retificadores, monitoramento de isolamento, inspeção de bateria, monitoramento de quantidade de interruptores e módulos redutores, etc., mostrando as características de tecnologia líder, medição e controle inteligentes e operação conveniente. Ele suporta a comunicação com o computador host e realiza facilmente as "quatro funções remotas". É uma solução de fonte de alimentação CC ideal para ambientes não supervisionados.

Explicação detalhada das características funcionais

Comutação automática de entrada CA de canal duplo: garante operação contínua e estável do sistema.

Ampla adaptabilidade de entrada de tensão:adequado para uma variedade de ambientes de rede elétrica, especialmente para condições adversas.

Tecnologia de fonte de alimentação de comutação de alta frequência:design modular de backup dinâmico N+1 para melhorar a confiabilidade do sistema.

Hot plug do módulo retificador:suporta manutenção online, operação conveniente e eficiente.

Tecnologia de switch eficiente:O módulo de carregamento adota a mais recente tecnologia internacional, com alta eficiência de conversão e baixa interferência eletromagnética.

Interface de monitoramento diversificada:São fornecidas tela LCD, touch screen e outras opções, com interface amigável e operação intuitiva.

Interface de comunicação aberta:Conecte-se facilmente à RTU da subestação ou ao sistema DCS da usina.

Gerenciamento inteligente de bateria:Monitoramento em tempo real do status da bateria, com medidor de patrulha, aviso de falhas mais preciso.

Flexibilidade do monitoramento do isolamento:Relé/detector de isolamento integrado ou externo para atender a diversas necessidades.

Monitoramento do isolamento do barramento CC:Monitoramento em tempo real para garantir a segurança do sistema.

Expansão da caixa de sinal:Suporta função de alarme de sinal de acidente/aviso, configurada sob demanda.

Proteção contra raios e proteção de isolamento:Múltiplas medidas de proteção para garantir a segurança do sistema e pessoal.

Interface e protocolo de comunicação:Fornece interfaces RS232 e RS485, suporta RTU, CDT, MODBUS e outros protocolos de comunicação.

Depuração e preparação do sistema

Antes de sair da fábrica, o painel de distribuição NICEA 20AH-110V DC foi totalmente testado e ajustado. No entanto, considerando os fatores imprevistos que podem existir durante o transporte, uma inspeção detalhada ainda é necessária antes da operação formal. Recomenda-se usar primeiro uma carga resistiva para operação de teste e, em seguida, conectar a bateria e a carga após confirmar que o desempenho do carregador e a tensão operacional do gabinete do alimentador atendem aos padrões. O potenciômetro do equipamento foi ajustado de acordo com as especificações. Não o mova, a menos que seja necessário. Se for necessário ajuste, entre em contato com o fabricante.

Guia de embalagem, transporte e armazenamento

Embalagem profissional:Use uma caixa de embalagem totalmente fechada que seja à prova de umidade, poeira e danificada mecanicamente, e a bateria seja embalada separadamente.

Transporte seguro:Evite vibrações, impactos ou inversões severas para garantir a segurança do produto.

Armazenamento adequado:O equipamento deve ser armazenado em ambiente ventilado e seco, longe de altas temperaturas, poeira e pó metálico, e tomar medidas de proteção contra chuva, umidade e sol.

Armazenamento da bateria:Colocar em ambiente seco e ventilado, com temperatura ambiente não superior a 25°C e umidade não superior a 70%. O armazenamento a longo prazo requer carga e descarga regulares e proteção com vaselina.

Documentos anexados

Inclui manual do sistema, relatório de inspeção de fábrica, desenhos de projeto do sistema e certificado do produto para garantir que os usuários entendam e usem totalmente nosso painel de distribuição 20AH-110V DC.

Serviço pós-venda e guia de pedidos

Compromisso de serviço pós-venda:

Sob a premissa de cumprir as regras de armazenamento, utilização, instalação e operação segura, no prazo de um ano a partir da data de instalação (não mais de 15 meses a partir da data de entrega), providenciaremos o comissionamento, reparo ou substituição de peças devidas problemas causados ​​pela qualidade de fabricação.

Notas de pedido:

Defina claramente os cenários de aplicação e usos do equipamento.

Forneça o nome do equipamento, modelo, especificações ou requisitos de parâmetros do sistema.

Se houver ambientes de uso especiais ou requisitos técnicos, explique detalhadamente ao fazer o pedido.

Os assuntos não cobertos estarão sujeitos ao contrato de pedido, e os assuntos não especificados no contrato deverão referir-se aos documentos técnicos do fabricante.
